24229PS3HD0
 目利きパワーからの派生かは何とも言えませんが、PS3の高価格は中身が豪華すぎた事にもあったのだろうと話題になっていました。ついでに、日経エレクトロニクスのPS3冷却関連連載がTech-onで公開されていたのも取り上げています。

[Tech-on: 新型PS3の薄型化で冷却機構を再設計(第1回)][第2回][第3回][第4回][第5回](要登録)

 この連載は2010年に日経エレクトロニクスに、2011年にTech-onで公開された記事ですが、薄型PS3…CECH-2000発売に伴う内部の熱設計について解説した記事です。

24229PS3HD1

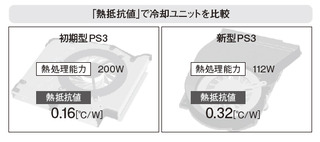

 初期型PS3は内部の熱処理能力490W、薄型PS3は230Wと、元から電源の定格程度の熱を処理できる能力は備えていたようです。また、冷却ユニッ ト自体の熱処理能力は200Wと112Wと余裕をもった内容になっています。(実消費電力は初期型PS3が200W強、CECH-2000が100W強程 度)

24229PS3HD2
 初期型は基板の下に冷却装置、上にドライブなどを配していたのに対してCECH-2000シリーズでは薄型化も合わせ上部に集中配置、これにより組み立て工数の削減にも繋がる結果に。

24229PS3HD3

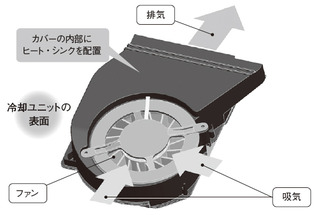

 新型PS3では遠心式ファンを用いるのは初期型から変わっていない物の、カバーを配して正圧・負圧エリアを分ける作りに。
24229PS3HD4

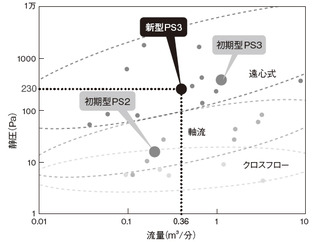

 ファンの形式は静圧と流量によって最適な方式が違う物の、新型PS3も引き続き遠心式が最適という判断に。

24229PS3HD5
 ヒートシンク形状は、初期型PS3では理想的な形状を求めてドーナツ形になっていた一方、新型では小型化の為に一部を切り出し、そこにカバーで全ての空気を流し込む狙いに。

24229PS3HD6

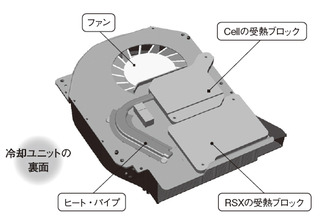

 ヒートシンクには熱を拡散させる為にヒートパイプを配置。初期型PS3では無くなっていた物。確かCECH-3000で再度無くなっていました。

24229PS3HD7
 初期型から電源配置を変更、ファンの後ろに置く事で空気温度は上がるが流量も大きくでき、結果冷却効率がアップ、電源ユニットに樹脂部品が使えるように。
24229PS3HD8
 更に電源とヒートシンクカバーによって正圧になるエリアを隔離した事で、外装の樹脂成形部品にABSが使えるように。
24229PS3HD9

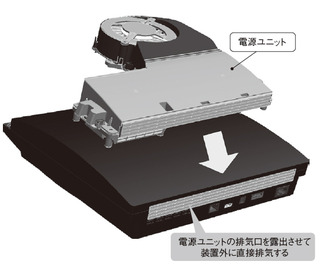

 電源からの排気が直接後部から出る事で、熱を持った空気が吸気エリアに漏れないように。

24229PS3HD10
 容積辺りの熱処理能力は初期型PS3が圧倒的だが、これについてはファン速度を上げれば幾らでも冷やせる。

24229PS3HD11
 消費電力あたりの使用空気量では新型PS3が圧倒的に高効率。

24229PS3HD12
 ヒートシンクの熱抵抗値は理想的な形状を追求した初期型PS3がずば抜けた数値を出す。


 といった内容になっています。SCEで設計を担当した鳳氏が直接書いた記事なので、詳しくは上記リンクからご覧下さい。
 初期型PS3は中身にも非常にお金がかかった作りになっていましたが、薄型PS3では設計の工夫でより効率の良い冷却を可能としていた訳ですね。

 SCEのハードは熱設計にも気を使った作りになっているのでPS4もその点においては安心でしょうね。恐らくここでいうCECH-2000程度の消費電力になるのではないかと予想していますから、容積も同じぐらいになると思います。
 電源についても、こういう部分を見ると一体型の方が冷却においては有利なのが分かると思いますし、PS4でも内蔵してくるのではないかと思いますが…パッと見の小ささを追求するよりはシステムとしてコンパクトな方が良いですし。


 ■■速報@ゲーハー板 ver.24229■■
http://anago.2ch.net/test/read.cgi/ghard/1362770148/

532 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:26:29.37 ID:D7xV6+Es0 [4/13]
お前らこれでまたPS4が5万オーバーだったらどうするのよ

537 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:28:02.25 ID:xGtRtRsd0 [14/15]
PS4は普通に6万超えるんじゃないですかね

▼ 555 名前:名無しさん必死だな[] 投稿日:2013/03/09(土) 07:35:10.02 ID:UtTE6rNR0 [9/15]
>>537
コスト面で競争力が高まる次世代PlayStation 4
[PC Watch]

次世代ゲーム機「PlayStation 4」(PS4)は、価格競争力が比較的高いマシンになりそうだ。現世代と比べてという意味だが、チップレベルで見ると相対的にリーズナブルであることが分かるからだ。
SCEは、思い切った価格戦略に出ることも可能だし、引き下げはあるレベルに留めて利益を十分に確保することもできる。


[PC Watch]
24229PS3HD13
24229PS3HD14
24229PS3HD15

ファンの直径は約16cmあり、左のCDに比べても一回り大きい

初期PS3の冷却は凄かったなあ

552 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:34:55.37 ID:4sPlNnsK0 [2/13]
あの構成で6万はないわ
PS3のときはセルとBDドライブってコスト要因が2つもあったからな

今回は最初からワンチップだし、これまでコスト要因になりがちだったBDドライブもこなれてるし
安ければ4万もある

576 名前:名無しさん必死だな[] 投稿日:2013/03/09(土) 07:45:19.89 ID:THAO22Rk0 [11/11]
俺がPS3を買ったのは5万ぐらいだったかな。今回は6万以内なら発売日買いする

577 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:45:36.22 ID:szrxu+pgP [2/8]
PS4はPS3で失敗した点を徹底的に反省して作ってあるからなぁ
逆にWiiUはWiiで失敗した点を全く反省せずに作ってある
なまじ出荷台数だけは多かったから裸の王様状態になってるんだろうね

▼ 586 名前:名無しさん必死だな[] 投稿日:2013/03/09(土) 07:47:54.99 ID:xMHrDLjj0 [4/7]
>>577
反省もなにもWiiは勝ちハードだし
その哲学を引き継いで作ることは別におかしくないでしょ

▼ 596 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:48:51.35 ID:nqCK+X+10 [4/9]
>>586
引き継ぐどころか

▼ 604 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:49:32.53 ID:O+48Onv70 [6/7]
>>586
ぶっちゃけwiiUってwiiから名前しか引き継いでなくないですか
wiiが持ってた良さすらない

▼ 610 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:50:39.01 ID:VnqYU0iqP
>>586
オワコン感まで引き継いじゃったか

▼ 619 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:52:26.55 ID:szrxu+pgP [3/8]
>>586
任天堂の中の人も全く同じでハード台数だけ見てWiiは勝ちハードだって今でも思ってそうだw

600 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:49:03.76 ID:7zLn70G50 [6/13]
[PC Watch]

内部を見た最初の感想は、「絶対にこれでペイしているはずがない」というものだ。
デザイナーの基本デザインを実現するために、電源やドライブを専用開発するなど、
惜しげもなく開発投資がされている。

 また、基板についていえば、コンデンサとコイルが立ち並んだXbox 360の基板とは一線を画している。
レイアウトも含めて、よく練り込まれた美しいと言って良い基板だと思う。

 電源の大きさと、冷却機構についてもPLAYSTATION 3の方がスマートな回答を出していると思う。



PS3もあの価格でも安かったんだよな 製品的には 決してボッタくってたわけじゃなかった
クタさんの最後の美学が爆発していた

▼ 621 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:52:42.28 ID:5nSK8Nra0 [2/2]
>>600
箱マルはビル街みたいな基板だったな
PS3は田園風景のようでした金かかってたのか

▼ 626 名前:名無しさん必死だな[] 投稿日:2013/03/09(土) 07:53:17.09 ID:UtTE6rNR0 [12/15]
>>600
そりゃ冷却ファン自体の能力は初期のほうが新型を上回ってるしなあ

新型PS3の薄型化で冷却機構を再設計(第5回)
 (url略)
24229PS3HD12
>数値が小さいほど冷却ユニットが高性能ということになります。
>熱抵抗値は,初期型PS3が0.16℃/W,新型PS3が0.32℃/Wでした。
>さすが初期型PS3です。遠心型ファンにおけるヒート・シンク形状の理想「ドーナツ形」に最も近い初期型PS3の熱抵抗値は,歴代のPlayStationシリーズの中でもずばぬけた数値なんです。

▼ 674 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 08:01:34.93 ID:tnfgNeYn0 [2/8]
>>600
既にレイアウトの最適化されてるのかね

PS3もPS2並に小さくなってほしいけど
技術的にも厳しいのか(´・ω・`)

632 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:54:08.40 ID:BX85hYhu0 [2/2]
初期型でアンチャやるとファンがうるさい

633 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:54:38.30 ID:4UWKs20k0 [4/4]
ハイスペックでも値段高かったら普及遅れるのはPS3やVITAで証明しちまってるしな
単純にぼったくりで自爆した3DSってのもあるが

637 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 07:55:12.14 ID:tnfgNeYn0 [1/8]
高性能なゲーム機を作っても
作り手と買い手がいないんじゃしょうがない

最低39800円でまとめてほしいわ
初期PS3の惨状はもう嫌だわ(´・ω・`)

673 名前:名無しさん必死だな[sage] 投稿日:2013/03/09(土) 08:01:34.43 ID:7zLn70G50 [8/13]
あとコントローラーもWiiと箱とは違ってPS3は乾電池を詰め込むんじゃなく
最初からUSB充電だったんだよなあ モノは確かに良かった

 PS4の価格は恐らくPSミーティングの少し前に搭載量を増やす事に決めたGDDR5次第という部分もありそうですが、PS4Eyeを標準で付けるかど うか微妙な発言が出ているのはその辺が理由かもしれません。価格は…普通に考えると4万円ぐらいからになるのが良いのでしょうが、その辺がどうなるかは発 表待ちですね。
